تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Leenz
إصدار الشهادات: RoHs
رقم الموديل: LZANT-10219-A
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 10
وقت التسليم: 15 يوم
شروط الدفع: T/T
القدرة على العرض: خمسة آلاف يومياً
التكرار: |
2400-2500 ميجا هرتز |
VSWR: |
<2.0 |
كسب الذروة: |
15 ديسيبل |
عائق: |
50 |
التكرار: |
2400-2500 ميجا هرتز |
VSWR: |
<2.0 |
كسب الذروة: |
15 ديسيبل |
عائق: |
50 |

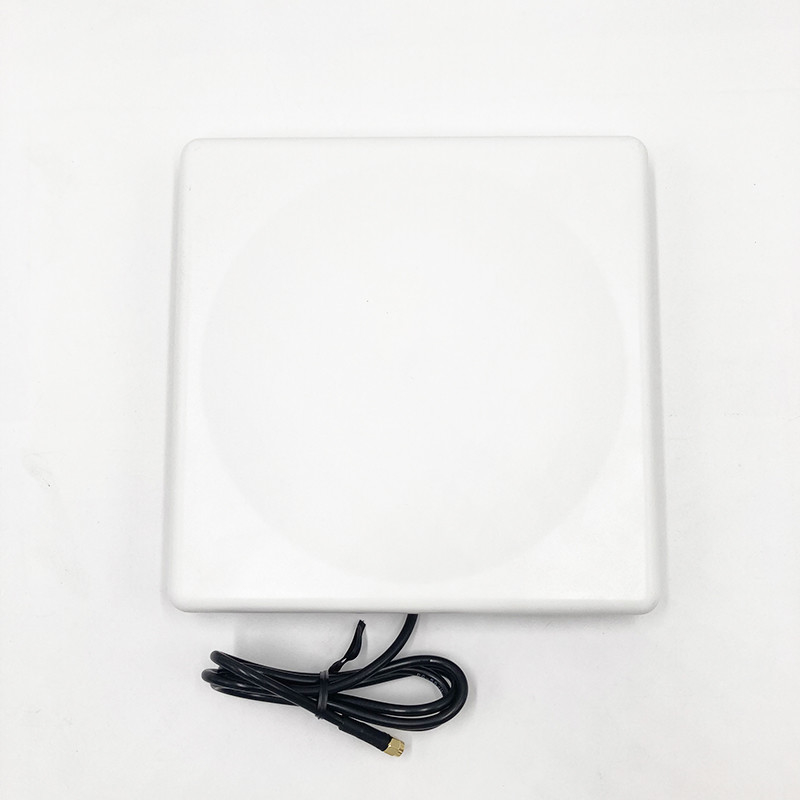

2.4G 2400-2500M واي فاي 15dBi الهوائي الاتجاهي المقطب الواحد المثبت على الحائط 225x225x25mm
1المواصفات
| أ - الخصائص الكهربائية | |
| التكرار | 2400-2500 ميغاهرتز |
| (س.د.و.ر) | <= 20 |
| مكاسب الهوائي | 15 ديسيبل |
| الاستقطاب | V |
| عرض الشعاع الأفقي | 45±5 درجة |
| عرض الشعاع الرأسي | 35±5 درجة |
| F/B | > 22 ديسيبل |
| عائق | 50 أوم |
| أقصى قدر من الطاقة | 50 واط |
| ب - المواد والخصائص الميكانيكية | |
| نوع الجهاز | رابط RG58U L=100cm SMA-J |
| البعد | 225*225*25ملم |
| مادة الرادوم | الـ ABS |
| الوزن | 0.85 كجم |
| ج - البيئة | |
| درجة حرارة العملية | - 40 ̊C ~ + 85 ̊C |
| درجة حرارة التخزين | - 40 ̊C ~ + 85 ̊C |
| العملية الرطوبة | < 95% |
| سرعة الرياح المسموح بها | 36.9m/s |
2بيانات اختبار معايير الهوائي S
2.1 VSWR
2.2 الكفاءة الإجمالية والفائدة:
| التردد ((MHz) | المكاسب ((dBi) |
| 2400 | 13.166 |
| 2410 | 13.142 |
| 2420 | 13.092 |
| 2430 | 13.065 |
| 2440 | 13.158 |
| 2450 | 13.184 |
| 2460 | 13.315 |
| 2470 | 13.427 |
| 2480 | 13.48 |
| 2490 | 13.554 |
| 2500 | 13.602 |
| الميناء1 | 2D أفقي | 2D عمودي | أفقي و عمودي |
| 2400 ميغاهرتز | |
|
|
| 2450 ميغاهرتز | |
|
|
| 2500 ميه هرتز | |
|
|
